В епоху, коли технології акумуляторів стимулюють інновації в електромобіліх (EV), системах відновлюваних джерел енергії та портативній електроніці, розуміння стану заряду (SoC) і стану працездатності (SoH) акумуляторів є важливим. Ці показники не тільки підвищують продуктивність батареї, але й сприяють безпеці та довговічності. У цьому блозі буде детально досліджено значення SoC і SoH і надано вичерпні методи їх розрахунку.

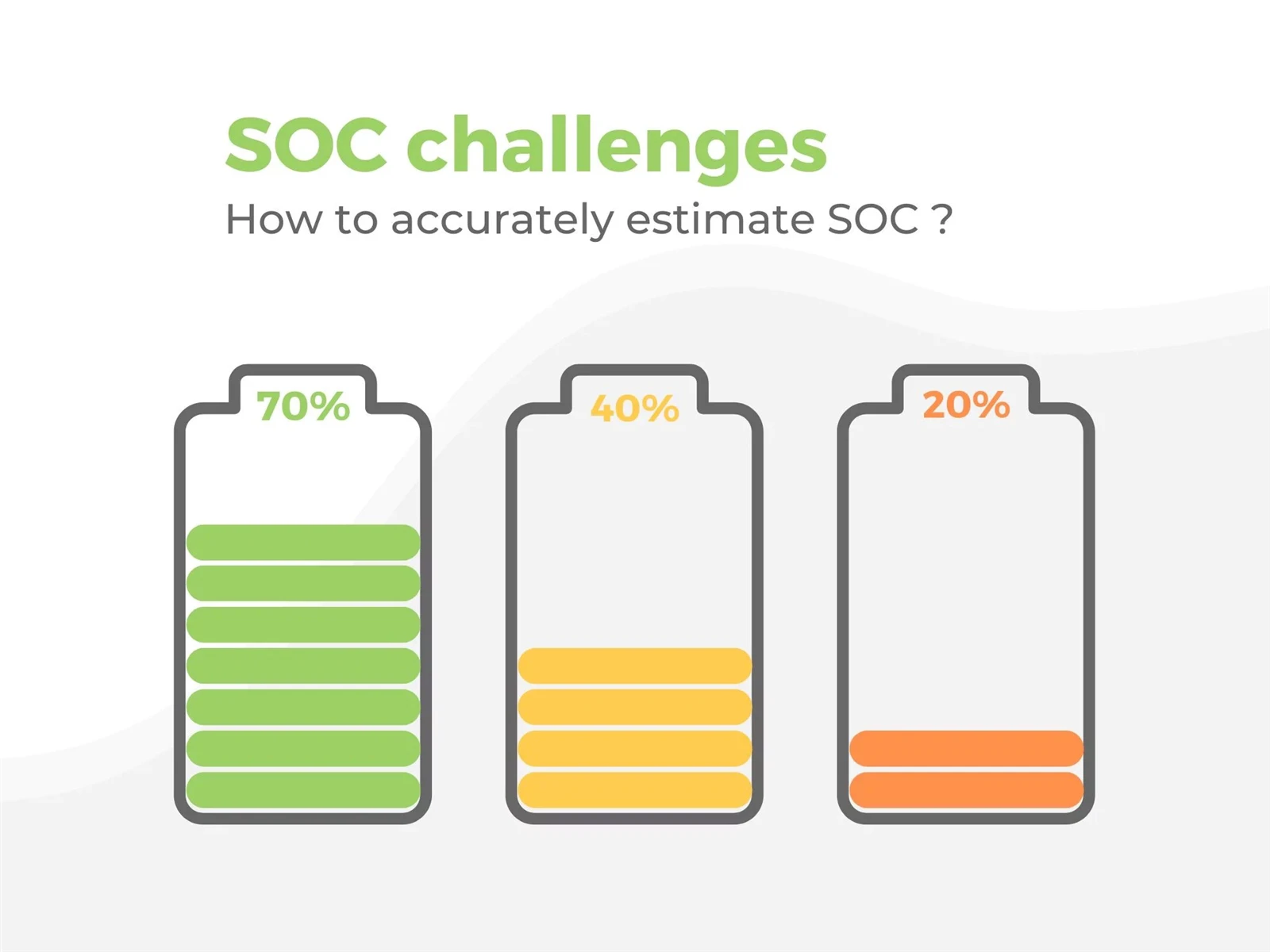

Що таке стан заряду (SoC)?
SoC представляє поточний рівень заряду батареї у відсотках від її номінальної ємності. Наприклад, якщо в літій-іонному акумуляторі ємністю 100 А·год залишилося 50 А·год, його SoC становить 50%. SoC має вирішальне значення з кількох причин:
1. Управління продуктивністю
Розуміння SoC дозволяє користувачам оптимізувати роботу акумулятора. В електромобілях підтримка оптимального діапазону SoC (зазвичай від 20% до 80%) може підвищити ефективність водіння та збільшити запас ходу автомобіля. Багато електромобілів оснащено системами керування батареями (BMS), які регулюють вихідну потужність на основі SoC, щоб забезпечити плавну роботу та запобігти глибокому розряду.
2. Термін служби батареї
Довговічність батареї тісно пов’язана з тим, наскільки добре керується SoC. Часті глибокі розряди (нижче 20% SoC) і перезарядження (вище 80% SoC) можуть призвести до прискореного старіння батареї та зниження ємності. Підтримка батареї в межах ідеального діапазону SoC може значно подовжити її термін служби, дозволяючи їй витримувати більшу кількість заряджань з часом.
3. Заходи безпеки
Моніторинг SoC має вирішальне значення для запобігання небезпечним ситуаціям. Перезаряджання може призвести до перегріву, коли температура батареї неконтрольовано підвищується, що потенційно може спричинити пожежу або вибух. І навпаки, занадто сильний розряд акумулятора може призвести до незворотних пошкоджень. Системи, які відстежують SoC у режимі реального часу, допомагають зменшити ці ризики.
Що таке стан здоров’я (SoH)?
SoH відображає загальний стан акумулятора порівняно з його оптимальним станом, коли він новий. Він охоплює різні фактори, включаючи ємність, внутрішній опір і ефективність. SoH зазвичай виражається у відсотках, що вказує на те, скільки вихідної ємності залишається.
1. Моніторинг здоров'я
Регулярна оцінка SoH дозволяє проводити профілактичне обслуговування. Відстежуючи SoH з плином часу, користувачі можуть визначити тенденції погіршення та вжити коригувальні дії до того, як акумулятор вийде з ладу. Наприклад, у критично важливих програмах, таких як аерокосмічні чи медичні пристрої, раннє виявлення проблем зі здоров’ям є життєво важливим для забезпечення надійності роботи.
2. Прогнозування тривалості життя
SoH служить ключовим індикатором для прогнозування залишкової ємності та терміну служби (RUL) батареї. Розширені моделі можуть оцінити SoH, використовуючи історичні дані про продуктивність і поточні показники стану, що має вирішальне значення для управління запасами та планування технічного обслуговування в промислових застосуваннях.
3. Операційна ефективність
Розуміння SoH дозволяє користувачам регулювати свої моделі використання залежно від стану акумулятора. Якщо SoH вказує на значну втрату ємності, користувачі можуть обмежити програми з високим споживанням, щоб запобігти несподіваним завершенням роботи.
Як розрахувати SoC
1. Метод напруги холостого ходу (OCV).
Метод OCV передбачає вимірювання напруги батареї, коли вона не знаходиться під навантаженням. Кожен рівень напруги відповідає певному SoC на основі попередньо визначеної кривої напруга-SoC. Цей метод є точним, але вимагає, щоб батарея відпочила деякий час, що робить його непрактичним для додатків у реальному часі.
приклад:Припустимо, у вас є літій-іонний акумулятор з номінальною напругою 3,7 В. Коли ви вимірюєте напругу без навантаження та виявите, що вона становить 3,6 В, ви можете звернутися до кривої напруга-SoC виробника акумулятора. Це означає, що SoC становить приблизно 80%.
2. Підрахунок ампер-годин (Ah).
Цей метод відстежує кумулятивний заряд, який входить і виходить з батареї. Інтегруючи струм у часі, користувачі можуть оцінити SoC. Однак помилки можуть накопичуватися через саморозряд, особливо в старих акумуляторах. Для підтримки точних показань SoC необхідне регулярне повторне калібрування.
приклад:Розглянемо акумулятор ємністю 100 Ач. Якщо ви розряджаєте його струмом 10 А протягом 5 годин, ви можете розрахувати розряджену ємність:
Розряджена ємність=Струм розряду × Час=10A × 5 год=50Аг
Починаючи з повністю зарядженого стану (100 Ач), поточний SoC буде:
SoC=((100Ah−50Ah) / 100Ah ) × 100%=50%
3. Фільтрація Калмана та машинне навчання
Передові методи використовують алгоритми для прогнозування SoC на основі кількох вхідних даних, таких як напруга, струм і температура. Фільтри Калмана динамічно коригують оцінки на основі даних у реальному часі, тоді як моделі машинного навчання можуть вивчати історичні дані для підвищення точності з часом. Ці методи особливо корисні в складних програмах, де стан акумулятора коливається.
приклад:Система керування акумулятором (BMS) використовує фільтрацію Калмана для динамічного коригування оцінок SoC. У певний момент система вимірює струм розряду -5 А та напругу 3,6 В при 25 градусах. Після обробки цих даних алгоритм оцінює, що SoC становить 78%.
Як розрахувати SoH
1. Вимірювання внутрішнього опору
Вимірювання внутрішнього опору батареї може дати уявлення про її справність. Підвищення опору часто свідчить про деградацію. Такі методи, як імпедансна спектроскопія, можуть точно вимірювати опір на різних частотах, даючи більш повну картину стану батареї.
приклад:Використовуючи імпедансну спектроскопію, ви вимірюєте внутрішній опір літій-іонної батареї. Якщо виміряний опір становить 30 міліом, тоді як опір нової батареї становить 10 міліом, це збільшення вказує на те, що справність батареї з часом погіршилася.
2. Тестування ємності
Проведення контрольованих циклів заряду-розряду дозволяє користувачам вимірювати зменшення ємності з часом. Порівнюючи поточну потужність із початковою, користувачі можуть розрахувати SoH. Цей метод вимагає часу та точного контролю умов тестування для забезпечення точних результатів.
приклад:Ви виконуєте перевірку контрольованого заряду-розряду. Після повної зарядки акумулятора ви спостерігаєте за його роботою під певним навантаженням. Початкова номінальна ємність акумулятора становила 100 А·год, а тепер він підтримує лише 80 А·год за тих же умов. Таким чином, SoH буде розраховуватися як:
SoH=(80Ah / 100Ah) × 100%=80%
3. Аналітика на основі даних
Сучасна BMS може постійно контролювати показники продуктивності та застосовувати алгоритми для оцінки SoH. Ці системи аналізують різні параметри, включаючи температуру, цикли заряджання та моделі використання, забезпечуючи оцінку здоров’я в реальному часі, яка адаптується до мінливих умов.
приклад:Розумний BMS постійно відстежує цикли заряджання батареї, кількість яких досягла 500. Він фіксує середній струм розряду 10 А та зазначає, що температура коливається від -10 градусів до 40 градусів. Ґрунтуючись на цих даних, система оцінює поточну SoH на рівні 75% і прогнозує, що залишився термін корисного використання ще близько 600 циклів заряджання.
Фактори, що впливають на SoC і SoH
1. Температура
Температура відіграє вирішальну роль у продуктивності та здоров’ї акумулятора. Високі температури можуть прискорити хімічні реакції, що призведе до швидшого старіння, тоді як низькі температури можуть знизити продуктивність і ефективність. Оптимальна робоча температура для літій-іонних акумуляторів зазвичай коливається від 20 до 25 градусів.
2. Швидкість заряду та розряду
Швидкість, з якою акумулятор заряджається або розряджається, значно впливає на його SoC і SoH. Розряди з високим рівнем C можуть спричинити тепловий стрес, тоді як надшвидка зарядка може підвищити внутрішню температуру. Щоб пом’якшити ці ефекти, виробники надають рекомендовану швидкість заряду та розряду.
3. Велосипедні моделі
Частота та глибина циклів заряджання-розряджання можуть впливати на справність акумулятора. Дрібні цикли (часткові розряди) зазвичай менш шкідливі, ніж глибокі цикли, що може призвести до значної втрати ємності з часом.
