Під час проектування акумуляторних блоків вибір між послідовним і паралельним може мати значний вплив на продуктивність акумулятора, безпеку та довговічність. Конструкція акумуляторної батареї є складною та делікатною, що вимагає глибокого розуміння деяких ключових технічних питань. У цьому документі технічні проблеми, пов’язані з серійним і паралельним проектуванням батарей, обговорюються з десяти аспектів, таких як узгодженість батареї, вирівнювання напруги та струму та конструкція системи управління температурою.
1. Батарея невідповідна

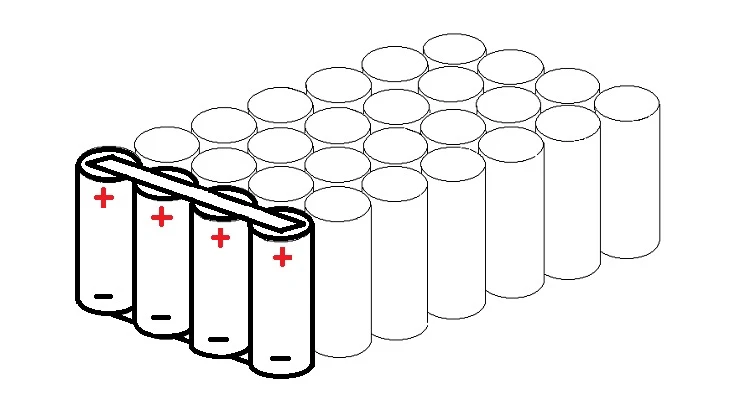

Послідовність батареї означає подібність кожного акумуляторного блоку щодо ємності, напруги, внутрішнього опору, кривої розряду тощо. Відмінності в продуктивності батареї можуть спричинити проблеми в послідовних або паралельних батарейних блоках. Наприклад, у серійній конфігурації на загальну продуктивність акумуляторної батареї впливає найгірший елемент; У паралельній конфігурації відмінності продуктивності можуть призвести до нерівномірного розподілу струму, що впливає на термін служби та ефективність усього комплекту батарей.
проблема:У послідовній конфігурації, якщо одна батарея розряджена, весь акумуляторний блок не зможе повністю розрядитися, що призведе до втрати енергії та зниження ефективності; У паралельній конфігурації поточне навантаження різних батарей різне, що легко спричинити локальний перегрів і погіршення продуктивності батарей.
рішення:
Екранування батареї:У процесі виробництва слід використовувати високоточне випробувальне обладнання для суворої перевірки кожного акумуляторного блоку, щоб забезпечити високу узгодженість таких параметрів, як ємність, напруга та внутрішній опір. Загальні методи скринінгу включають тест OCV (напруга холостого ходу), тест на внутрішній опір і тест на ємність. Ці тести ефективно відсіюють нестандартні батареї та уникають складання невідповідних елементів батареї разом.
Схема балансування:Інтегруйте схеми активного або пасивного балансування в систему керування акумулятором (BMS). Активна схема вирівнювання може передавати електроенергію через перемикаючу індуктивність або ємність для реалізації перерозподілу енергії в акумуляторній батареї. Пасивне вирівнювання регулює напругу акумулятора, споживаючи надлишок енергії. Активне балансування є складним, але ефективним, підходить для акумуляторних блоків великої ємності, а пасивне балансування підходить для малих і середніх акумуляторних блоків.
2. Збалансуйте напругу та струм
У серійних батареях проблема вирівнювання напруги є ключовою для забезпечення рівномірного заряду та розряду кожного елемента. Акумуляторна батарея без схеми вирівнювання напруги перезаряджатиме або недозаряджатиме частину батареї, що вплине на термін служби всієї батареї. Паралельна батарея стикається з проблемою балансу струму, а різниця внутрішнього опору призводить до нерівномірного розподілу струму, через що деякі батареї легко витримують більше струмове навантаження.
Конкретні проблеми:Акумуляторні блоки з різною напругою можуть призвести до перезаряду та пошкодження деяких батарей або передчасного розрядження під час розряду; Незбалансований струм паралельної батареї прискорить старіння батареї та скоротить термін служби батареї.
рішення:
Контур активного балансування:Завдяки комбінації котушок індуктивності, конденсаторів і керуючих мікросхем, інтелектуальна передача потужності для досягнення ефективного балансування напруги. Цей метод може ефективно зменшити внутрішнє споживання батареї та покращити ефективність заряду та розряду всієї батареї. Загальні методи балансування включають балансування літаючої ємності та балансування перемикаючої індуктивності. Необхідно вибрати відповідне рішення, виходячи зі сценарію застосування акумулятора.
Пасивна схема вирівнювання:Через опір споживати надлишкову потужність акумулятора високої напруги. Цей метод є простим, дешевим, але низьким ККД і тепловиділенням, підходить для збалансованої обробки невеликих блоків батарей. Під час проектування слід звернути увагу на потужність і тепловіддачу резистора, щоб запобігти локальному перегріву під час процесу вирівнювання.
3. Проектування системи теплового менеджменту
Акумулятор буде генерувати багато тепла під час роботи, особливо коли великий струм розряду більш очевидний. Якщо тепло розподіляється неефективно, температура батареї поступово зростатиме, що призведе до зниження продуктивності батареї, скорочення терміну служби та навіть ризику перегріву.
Конкретні проблеми:Нерівномірна температура призведе до перегріву деяких акумуляторних блоків, що призведе до збільшення внутрішнього опору, розкладу електроліту та інших проблем, і навіть призведе до займання акумуляторної батареї.
рішення:
Теплопровідність матеріалів і конструкція тепловіддачі:У конструкції акумуляторної батареї можуть бути додані матеріали з високою теплопровідністю, такі як тепловідвідні пластини з алюмінієвого сплаву, термосиліконові прокладки тощо, які можуть швидко відводити тепло, що виділяється акумуляторним блоком. Оптимізуйте канали повітряного потоку всередині акумуляторної батареї, щоб покращити розсіювання тепла за допомогою природної або примусової конвекції. Для застосувань із високою потужністю можна розглянути розсіювання тепла рідинним охолодженням, а ефективність розсіювання тепла вища за рахунок поглинання тепла через циркулюючий теплоносій.
Контроль температури та активне охолодження:Датчик температури інтегрований у BMS для моніторингу температури кожної комірки в режимі реального часу. Якщо температура занадто висока, система автоматично знижує навантаження або регулює схему тепловіддачі. У той же час інтелектуальна система охолодження може автоматично запускати вентилятор або рідинну систему охолодження відповідно до температурного статусу акумулятора, щоб уникнути виходу акумулятора з ладу через перегрів.
4. Конструкція акумуляторної батареї
Конструкція акумуляторної батареї повинна не тільки забезпечувати стабільність акумуляторної батареї, але й оптимізувати легкість електричного підключення, розсіювання тепла та обслуговування. Нерозумна конструкція призведе до поганого контакту батареї, пошкодження вібрацією та навіть короткого замикання та інших проблем.
Конкретні проблеми: Недоцільна конструкція може призвести до ослаблення батареї, зносу, збільшення внутрішнього контактного опору, що призведе до локального нагрівання та погіршення продуктивності.
рішення:
Модульна конструкція:Модульна конструкція акумуляторної батареї дозволяє окремо упаковувати та легко підключати один акумуляторний модуль, а пошкоджений модуль можна швидко замінити, щоб покращити зручність обслуговування акумуляторної батареї. Конструкція сейсмічної конструкції прийнята між модулями, щоб зменшити вплив зовнішньої сили на акумуляторний блок.
Захисні матеріали та вдосконалення дизайну:Використовуйте амортизаційну піну, гумові прокладки та інші матеріали, щоб обернути акумуляторний модуль, щоб зменшити зовнішні удари та удари. Матеріали корпусу мають бути вогнестійкими, водонепроникними, корозійно-стійкими високоміцними матеріалами, такими як алюмінієвий сплав, нержавіюча сталь або інженерний пластик, а вентиляційні отвори та радіатори мають бути розроблені для оптимізації теплового керування.
5. Система керування акумулятором (BMS)

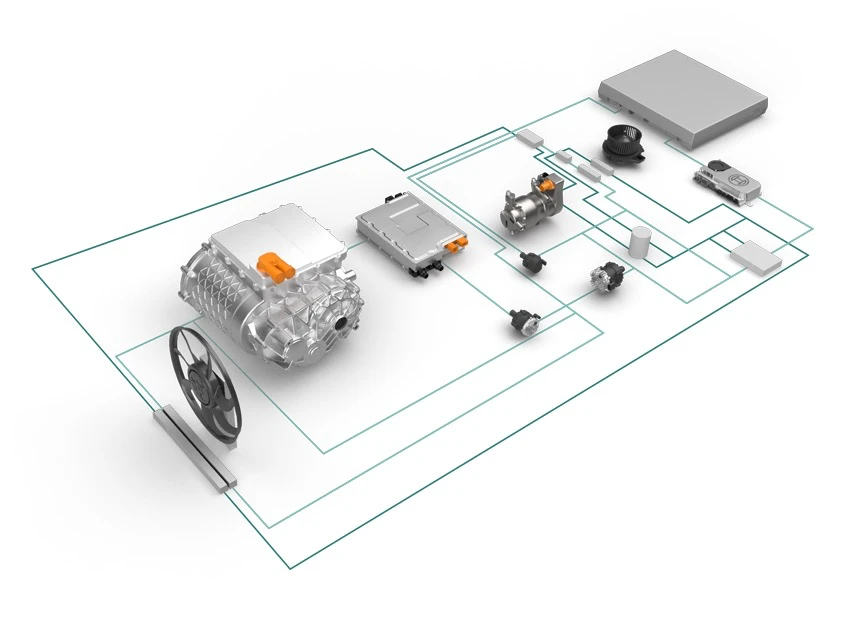

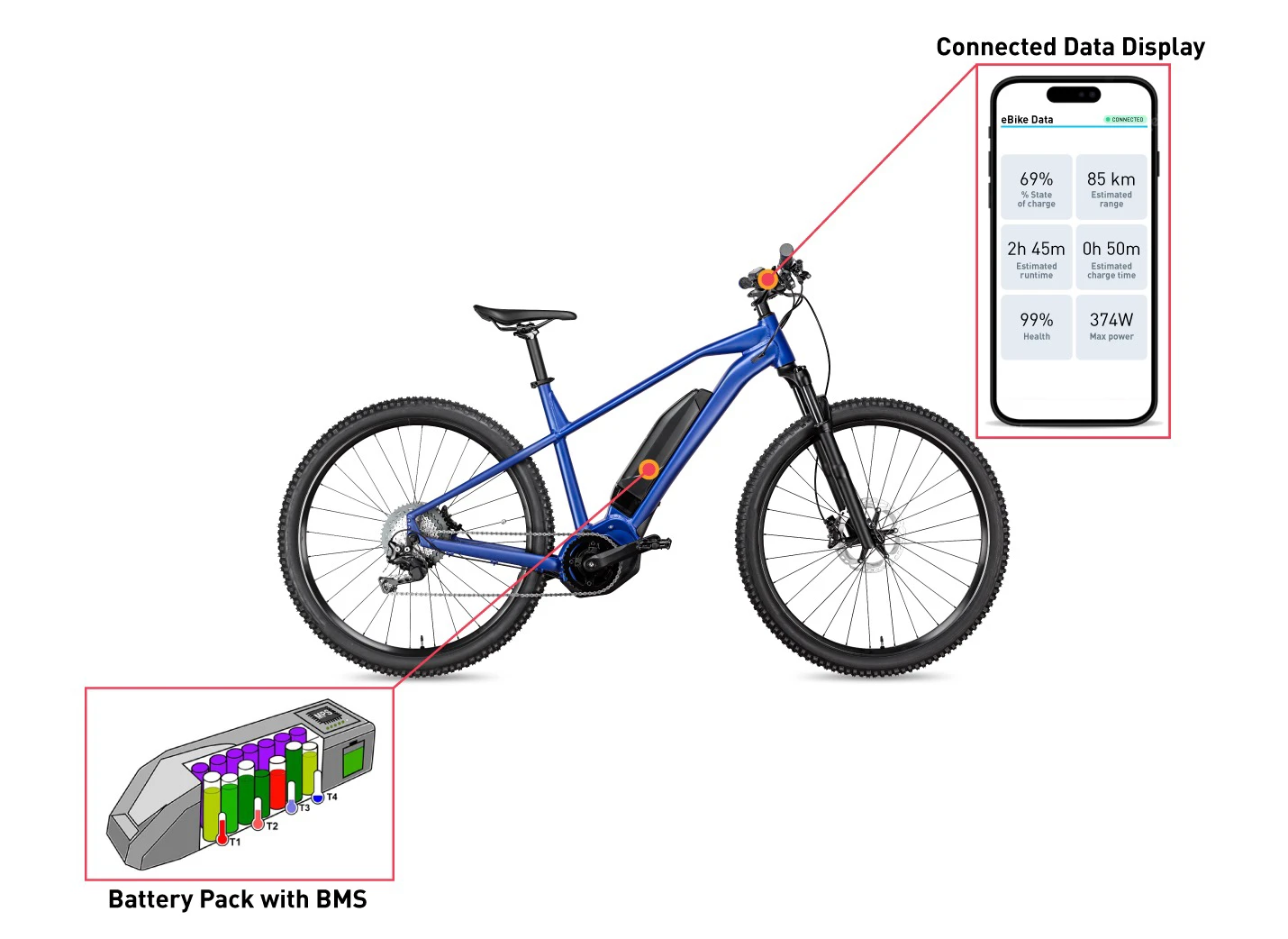

BMS (Battery Management System) — це центр керування акумуляторною батареєю, який відповідає за моніторинг у режимі реального часу та керування параметрами потужності, напруги, струму та температури батареї. Функції BMS включають балансування акумулятора, діагностику несправностей, контроль заряду та розряду тощо. Його продуктивність визначає загальну безпеку та ефективність акумуляторної батареї.
Специфічні проблеми: якщо BMS не спроектовано належним чином, ненормальний стан може бути не виявлено вчасно, що призведе до таких проблем, як надмірне заряджання, надмірне розрядження або перегрів акумуляторної батареї.
рішення:
Високоточні датчики моніторингу: високоточні датчики напруги, струму та температури вбудовані в BMS, які можуть точно визначати параметри стану батареї та передавати їх на блок керування BMS у режимі реального часу. Блок керування аналізує поведінку заряджання та розряджання батареї та налаштування балансу за допомогою вбудованих алгоритмів для забезпечення безпеки системи.
Інтелектуальні алгоритми та аналіз даних. Розширені алгоритми керування батареєю, такі як нейронні мережі, машинне навчання та інші технології, використовуються для аналізу даних про використання батареї, щоб передбачити її стан і термін служби. На основі результатів аналізу алгоритму BMS активно оптимізує стратегію заряджання та розряджання, щоб максимізувати термін служби акумулятора.
6. Схема захисту батареї
Схема захисту батареї є важливим засобом безпеки для запобігання підвищеній напрузі, зниженій напрузі, короткому замиканню та надлишковому струму батареї. Якщо акумуляторна батарея не має відповідної схеми захисту, у крайніх випадках це легко спричинити небезпеку, а у серйозних випадках – пожежу чи вибух.
Специфічні проблеми: відсутність або погано розроблена схема захисту може призвести до пошкодження акумулятора під час заряджання та розряджання або нездатності відключити струм під час короткого замикання.
рішення:
Багатофункціональний механізм захисту: розробте та інтегруйте кілька схем захисту, включаючи захист від перенапруги, захист від зниженої напруги, захист від надточного струму, захист від короткого замикання тощо. Кожна схема захисту розроблена для роботи незалежно від BMS, гарантуючи, що батарея захищена у випадку невдача майстра. Наприклад, захист від надструму може бути розроблений за допомогою комбінації МОП-трубки та швидкодіючого запобіжника для досягнення функції миттєвого відключення живлення.
Конструкція двостороннього захисту та ізоляції: конструкція схеми двостороннього захисту може одночасно контролювати процес заряджання та розряджання батареї, щоб запобігти впливу на батарею аномалій на зарядному пристрої та стороні навантаження. Схема ізоляції між акумуляторними блоками розроблена для уникнення зворотного потоку струму між акумуляторними елементами та підвищення загальної електричної безпеки.
7. ККД і втрати енергії
Втрати енергії в послідовному паралельному дизайні батареї в основному походять від внутрішнього опору, опору роз’єму та споживання енергії BMS і схеми захисту. При роботі з високим струмом ці втрати ще більше збільшаться, безпосередньо знижуючи загальну ефективність і довговічність акумуляторної батареї.
Конкретні проблеми: низька ефективність призведе до скорочення терміну служби батареї, що вплине на реальний досвід використання пристрою, а довгострокова втрата енергії також збільшить нагрів батареї.
рішення:
Оптимізовані з’єднувальні матеріали: використовуйте з’єднувальні матеріали з низьким опором і високою провідністю, такі як мідна фольга, луджена мідна стрічка або стрічка з алюмінієвого сплаву. Оптимізуйте процес зварювання за допомогою лазерного зварювання, ультразвукового зварювання та інших передових технологій, щоб забезпечити надійність і низький опір точки з'єднання, зменшити втрати електроенергії в точці з'єднання.
Покращена енергоефективність BMS: BMS слід проектувати з урахуванням оптимізації енергоефективності, щоб уникнути непотрібного споживання енергії. Знизьте енергоспоживання самої BMS за рахунок використання малопотужних чіпів і розумних режимів сну. Модулі рекуперації енергії також можна додати до BMS для відновлення та повторного використання надлишкової енергії всередині акумуляторної батареї для підвищення загальної енергоефективності.
8. Безпека та надійність
Акумуляторні блоки під час фактичного використання мають витримувати різноманітні агресивні середовища, такі як вібрація, удари та висока температура, тому безпека та надійність конструкції акумуляторів є надзвичайно важливою. Відмова однієї батареї може спричинити проблеми з усією батареєю, призвести до поломки обладнання та навіть поставити під загрозу безпеку користувача.
Конкретні проблеми: несправність будь-якого окремого блоку акумуляторної батареї може поширюватися, що призведе до повної відмови акумуляторної батареї або нещасного випадку.
рішення:
Багатошаровий захист і резервна конструкція: під час проектування акумуляторних блоків слід враховувати багатошаровий захист, наприклад додавання компонентів безпеки, таких як протипожежні перегородки та вибухозахищені клапани, до конструкції конструкції. Резервна конструкція дозволяє іншій частині батареї працювати належним чином, коли деякі пристрої виходять з ладу, тим самим підвищуючи загальну безпеку.
Суворе випробування та сертифікація: перед виробництвом акумуляторні блоки повинні пройти суворе тестування на адаптивність до навколишнього середовища, включаючи випробування на вібрацію, випробування на падіння, випробування на термічний цикл тощо. Через UL, CE, UN38.3 та інші міжнародні сертифікати, щоб гарантувати, що акумуляторний блок відповідає вимогам міжнародні стандарти безпеки, підвищують довіру користувачів.
9. Особливості динамічного відгуку
Акумуляторні блоки повинні швидко реагувати на зміни навантаження, щоб забезпечити стабільність пристрою. Акумуляторна батарея з повільною динамічною реакцією призведе до нестабільної роботи пристрою та значних коливань напруги, що вплине на роботу користувача.
Специфічні проблеми: недостатня реакція батареї може спричинити прискорення та сповільнення пристрою або явище падіння напруги, коли навантаження різко змінюється.
рішення:
Вибір високопродуктивної батареї: виберіть високопродуктивні елементи батареї з чудовими характеристиками динамічного відгуку, які можуть швидко регулювати вихідну потужність, коли навантаження швидко змінюється. У поєднанні з алгоритмом швидкого відгуку BMS вихідні динамічні характеристики батареї можна додатково оптимізувати.
Фільтр індуктивності та компенсація ємності: фільтр індуктивності та мережа компенсації ємності розроблені на вихідному кінці акумуляторної батареї, щоб зменшити коливання напруги та покращити здатність динамічного відгуку батареї. Така конструкція пом'якшує коливання напруги та забезпечує стабільну роботу обладнання при великих змінах навантаження.
10. Технологія з'єднання та вибір матеріалу
З’єднувальна частина акумуляторної батареї потребує відмінних електричних і теплових характеристик. Погане підключення призведе до підвищеного опору, нагрівання контактів і навіть плавлення, що може призвести до виходу з ладу акумуляторної батареї в серйозних випадках.
Специфічні проблеми: невідповідні матеріали для з’єднання або поганий процес можуть підвищити опір акумуляторної батареї, спричинивши локальний перегрів, що призведе до втрати енергії та загрози безпеці.
рішення:

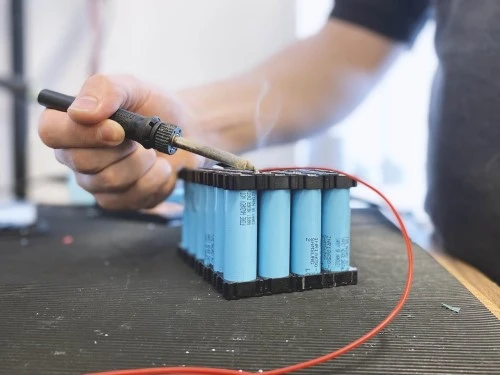

Вибирайте високоякісні роз’єми та технології зварювання: такі методи зварювання, як лазерне зварювання або ультразвукове зварювання, зазвичай використовуються для з’єднання акумуляторних батарей. Ці методи забезпечують низький опір і високу механічну міцність у місці з’єднання та запобігають поганому контакту через вібрацію чи зміни температури.
Використовуйте термостійкі ізоляційні матеріали: з’єднувальні частини акумуляторної батареї повинні бути обгорнуті термостійкими та зносостійкими ізоляційними матеріалами, такими як термостійка стрічка та тефлонові ізольовані трубки. Ці матеріали можуть ефективно запобігти короткому замиканню або витоку на з’єднанні та покращити безпеку та термін служби акумуляторної батареї.
