Відмінності технології твердотільних і рідинних акумуляторів

У той час як галузі рухаються до екологічних енергетичних рішень, технологія акумуляторів залишається ключовою увагою, особливо в електромобілях (EV) і електричних велосипедах (e-bikes). Зростання кількості твердотільних акумуляторів разом зі звичайними літій-іонними батареями змінює наше уявлення про накопичення енергії. Але які відмінності між цими двома технологіями і як вони вплинуть на майбутнє електровелосипедів? Давайте поглянемо глибше.

Що таке твердотільний акумулятор?

Технологія твердотільних акумуляторів — це новий рубіж у накопиченні енергії, який містить тверді електроліти замість рідких електролітів, які використовуються в традиційних акумуляторах. Ці тверді матеріали можуть бути керамікою, полімерами або сульфідами, що робить їх більш стабільними та пропонує низку переваг:

ВищаЩільність енергії: Твердотільні батареї забезпечують підвищену щільність енергії, дозволяючи більшій кількості іонів переміщатися між катодом і анодом у меншому просторі. Це призводить до легших і потужніших акумуляторів, ідеальних для електровелосипедів та інших компактних пристроїв.

Покращення безпеки:Однією з головних переваг твердотільних батарей є менший ризик короткого замикання. Без горючого рідкого електроліту, який міститься в звичайних літій-іонних батареях, ймовірність пожежі чи вибуху значно нижча.

Довший термін служби:Твердотільні батареї з часом менше зношуються. Це призводить до кращої довговічності та продуктивності, що є критичним фактором для споживачів, які хочуть довговічну батарею для своїх електровелосипедів або електромобілів.

Літієвий металевий анод:Ще одним нововведенням у твердотільних батареях є використання металевого літієвого анода, який може накопичувати набагато більше енергії, ніж традиційні графітові аноди, що використовуються в літій-іонних батареях. Цей тип анода додатково підвищує щільність енергії та потужність батареї.

Що таке рідинна батарея?

Рідкоподібні батареї, які часто називають літій-іонними, були домінуючою технологією в побутовій електроніці та електромобілях. Вони використовують рідкий електроліт, як правило, сіль літію, розчинену в розчиннику, щоб дозволити іонам рухатися між анодом і катодом під час заряджання та розряджання.

Масове виробництво та доступність:Оскільки звичайні літій-іонні батареї існують десятиліттями, вони виграють від великомасштабного масового виробництва, що робить їх доступнішими та широко доступними.

Швидка зарядка:Однією з помітних сильних сторін рідинних батарей є їх здатність підтримувати швидку зарядку. Рідкий електроліт сприяє швидкому переміщенню іонів, скорочуючи час заряджання, що є важливим моментом для користувачів електровелосипедів, які хочуть мінімізувати час простою.

Тепловий менеджмент:Хоча рідинні батареї добре працюють при вищих температурах, вони можуть перегріватися під час інтенсивного використання, особливо якщо вони не обладнані належними системами керування температурою. Це створює ризик виходу з ладу або навіть пожежі.

Дослідження та розробки:Багато компаній постійно досліджують і розробляють удосконалення звичайних літій-іонних батарей, роблячи їх безпечнішими, ефективнішими та здатними задовольняти зростаючі вимоги до систем зберігання енергії.

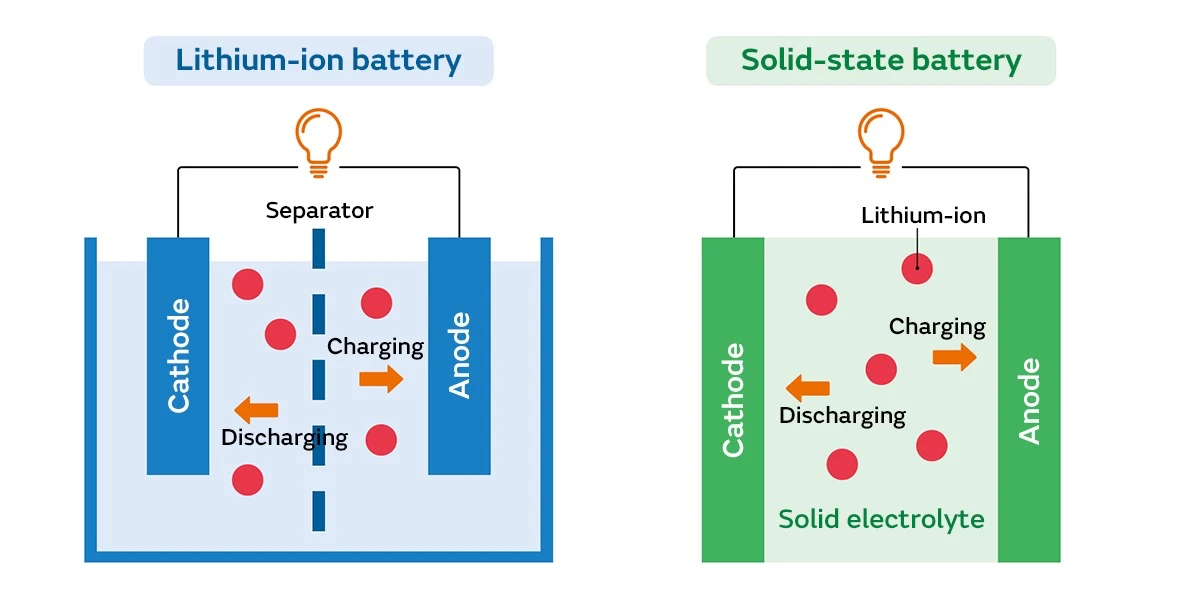

Принцип роботи твердотільного акумулятора

1. Як працюють твердотільні батареї

У твердотільному акумуляторі використовується твердий електроліт замість рідкого електроліту, який є у звичайних акумуляторах. Цей твердий електроліт можна виготовляти з таких матеріалів, як кераміка, полімери або сульфіди. Основна структура включає три ключові компоненти:

Катод:Позитивний електрод, де зберігаються іони літію під час зарядки.

Анод:Негативний електрод, часто виготовляється з металевого літію в сучасних конструкціях.

Твердий електроліт:Середовище, через яке іони літію рухаються між анодом і катодом під час заряджання та розряджання.

2. Процес розряду в твердотільних батареях

Коли твердотільний акумулятор розряджається (забезпечуючи енергією такий пристрій, як електричний велосипед):

Іони літію рухаються від анода до катода через твердий електроліт.

Електрони проходять по зовнішньому ланцюгу (електроніці пристрою) від анода до катода, створюючи електричну енергію.

Коли батарея розряджається, металевий літієвий анод вивільняє іони літію, які потім проходять через твердий електроліт, з’єднуючись з матеріалом катода.

Твердий електроліт не тільки забезпечує шлях для іонів, але й запобігає небезпечним коротким замиканням, які можуть виникнути в рідинних акумуляторах через утворення дендритів.

3. Процес зарядки твердотільних акумуляторів

Під час зарядки:

Зовнішнє джерело живлення (наприклад, зарядний пристрій) повертає іони літію назад від катода до анода, де вони зберігаються в металевому літієвому аноді.

Електрони рухаються від катода до анода по зовнішньому ланцюгу, врівноважуючи заряд.

Твердий електроліт забезпечує плавний рух цих іонів між електродами без деградації, подовжуючи термін служби батареї.

Здатність твердотільного акумулятора накопичувати більше іонів на одиницю об’єму (через його вищу щільність енергії) робить його особливо ефективним для зберігання енергії.

4. Зберігання енергії в твердотільних батареях

Енергоємність твердотільного акумулятора визначається матеріалами, які використовуються в катоді, аноді та твердому електроліті. Використання металевого літієвого анода значно збільшує здатність акумулятора накопичувати енергію порівняно зі звичайними конструкціями. Твердий електроліт забезпечує стабільну роботу навіть при високих температурах і запобігає втраті ємності з часом, що забезпечує довший термін служби батареї.

Принцип роботи рідкої батареї

1. Як працюють рідинні батареї

Рідкоподібні батареї, широко відомі як літій-іонні батареї, працюють з використанням рідкого електроліту, який забезпечує рух іонів між катодом і анодом. Ці батареї зазвичай складаються з:

Катод:Зазвичай виготовляється з літій-вмісного матеріалу, такого як літій-кобальт-оксид.

Анод:Часто виготовляється з графіту, де під час заряджання зберігаються іони літію.

Рідкий електроліт:Сіль літію, розчинена в органічному розчиннику, що забезпечує транспортування іонів між електродами.

2. Процес розряду в рідинних батареях

Під час розряду (коли акумулятор використовується):

Іони літію рухаються від анода (графіту) до катода через рідкий електроліт.

Електрони течуть зовні від анода до катода, живлячи підключений пристрій.

Коли іони літію потрапляють на катод, вони поєднуються з матеріалом катода, вивільняючи енергію, яка живить пристрій.

На відміну від твердотільних акумуляторів, рідкий електроліт забезпечує швидкий рух іонів, що сприяє швидкому розряду. Однак це рідке середовище також більш схильне до таких проблем, як утворення дендритів, що може спричинити коротке замикання та викликати проблеми з безпекою.

3. Процес зарядки в рідинних батареях

Під час заряджання літій-іонного акумулятора:

Зарядний пристрій змушує іони літію рухатися від катода назад до анода через рідкий електроліт.

Електрони рухаються у зворотному напрямку, від катода до анода по зовнішньому ланцюгу, відновлюючи заряд батареї.

Сіль літію в електроліті сприяє плавній передачі іонів, що забезпечує відносно високу швидкість заряджання.

Однак з часом цикли заряджання та розряджання можуть спричинити погіршення якості, що призведе до зменшення ємності. Крім того, рідкі електроліти менш стабільні при високих температурах, що може прискорити цю деградацію.

4. Зберігання енергії в рідинних батареях

Зберігання енергії в рідинних батареях залежить від взаємодії між іонами літію, рідким електролітом і матеріалами електродів. Графітовий анод може зберігати обмежену кількість іонів літію порівняно з металевим літієвим анодом у твердотільних батареях, що обмежує його щільність енергії. Однак усталений дизайн і широка доступність літій-іонних акумуляторів роблять їх основним рішенням для багатьох споживчих електроніки та електромобілів.

Зрозумівши ці процеси, стає зрозуміло, чому твердотільні батареї вважають майбутнім для зберігання енергії, особливо в додатках із високим попитом, таких як електромобілі та електровелосипеди. Незважаючи на те, що рідинні батареї досі домінують на ринку завдяки їх усталеному використанню та можливостям швидкого заряджання, розробка твердотільних батарей обіцяє підвищену щільність енергії, покращену безпеку та довший термін служби, що робить їх сильним суперником у майбутньому акумуляторних технологій.

Ключові відмінності між твердотільними та рідинними батареями

Безпека

Твердотільні батареї пропонують безпечнішу альтернативу, оскільки тверді електроліти в них менш ймовірно спричинять коротке замикання або займання. Навпаки, рідкий електроліт у традиційних літій-іонних батареях є легкозаймистим, особливо в системах з високим енергоспоживанням, таких як електровелосипеди та електромобілі.

Щільність енергії

Розробка твердотільних акумуляторів значно збільшила їх можливості накопичення енергії. Завдяки вищій щільності енергії твердотільні батареї можуть зберігати більше енергії в меншому форм-факторі, що важливо для електровелосипедів і компактних електромобілів. Звичайні літій-іонні батареї, незважаючи на ефективність, порівняно з меншою щільністю енергії.

Швидкість зарядки

У той час як рідинні батареї відрізняються швидкою зарядкою, технологія твердотільних акумуляторів робить успіхи в цій галузі. Поточні досягнення спрямовані на скорочення часу, необхідного для зарядки твердотільних акумуляторів, хоча вони ще не досягли швидкості своїх рідких аналогів.

Робота при більш високих температурах

Твердотільні батареї мають ширший діапазон робочих температур, що робить їх більш стабільними в екстремальних умовах. Вони можуть ефективно працювати за високих температур без ризику перегріву, тоді як літій-іонні батареї часто потребують механізмів охолодження, щоб запобігти термічному пошкодженню.

Вплив твердотільних і рідинних акумуляторів на розвиток електровелосипедів

1. Розширений радіус дії та ємність батареї

Однією з ключових переваг твердотільних батарей є їхня висока щільність енергії. Це означає, що твердотільні батареї можуть накопичувати більше енергії в межах того самого об’єму чи ваги порівняно з рідинними аналогами. Для електричних велосипедів це безпосередньо означає розширений запас ходу. Велосипедисти можуть подорожувати на більші відстані з батареєю того самого розміру або користуватися тим самим запасом ходу з меншою та легшою батареєю. Це може значно підвищити продуктивність і маневреність мотоцикла.

Рідкоподібні батареї (літій-іонні), хоча й широко використовуються в сучасних електричних велосипедах, мають меншу щільність енергії, що обмежує запас ходу. Однак у міру розвитку технології твердотільних акумуляторів електровелосипеди незабаром можуть досягти більших відстаней на одній зарядці, що зробить їх більш практичними для далеких поїздок або подорожей.

2. Покращена безпека

Безпека є критичною проблемою для користувачів електровелосипедів, і твердотільні батареї пропонують явну перевагу. На відміну від рідинних батарей, які використовують рідкий електроліт, який може бути легкозаймистим і схильним до витоку, твердотільні батареї використовують твердий електроліт, який не є горючим. Це значно знижує ризик пожежі, вибуху або короткого замикання, які можуть виникнути, якщо рідинну батарею пошкодити або потрапити в екстремальні умови.

Рідководні батареї, хоч і оснащені механізмами безпеки, все ж становлять певний ризик під впливом високих температур або у разі фізичного пошкодження. З іншого боку, твердотільні батареї можуть витримувати більш екстремальні навколишні умови, пропонуючи безпечнішу альтернативу для електричних велосипедів, які працюють у різних зовнішніх умовах.

3. Швидкість заряджання та досвід користувача

Наразі рідинні батареї відомі своєю здатністю швидко заряджатися, що робить їх привабливими для користувачів електровелосипедів, яким потрібно заряджати свої велосипеди в дорозі. Для щоденних поїздок швидка зарядка скорочує час простою та підвищує зручність використання велосипеда.

Однак технологія твердотільних батарей наздоганяє. Хоча твердотільні батареї наразі заряджаються повільніше, ніж рідинні, досягнуто значного прогресу. З удосконаленням твердих електролітів твердотільні батареї, як очікується, підтримуватимуть швидші швидкості зарядки, потенційно перевершуючи варіанти рідкого стану в найближчому майбутньому. Як наслідок, майбутні електричні велосипеди можуть отримати переваги як від високої щільності енергії, так і від можливостей швидкої зарядки твердотільних акумуляторів, забезпечуючи користувачам більшу зручність.

4. Термін служби батареї та витрати на обслуговування

Окрім кращої продуктивності, твердотільні батареї, як правило, мають довший термін служби порівняно з рідинними. Це пояснюється тим, що твердий електроліт у твердотільних батареях не розкладається так легко, як рідкий електроліт, який використовується у звичайних літій-іонних батареях. З меншою кількістю побічних хімічних реакцій і меншим розпадом електроліту твердотільні батареї можуть витримувати більше циклів заряджання без значної втрати ємності.

Навпаки, рідинні батареї мають тенденцію до деградації з часом через розкладання електроліту, старіння електродів і утворення дендритів. Це призводить до зменшення ємності та радіусу дії, що вимагає частішої заміни батареї. У довгостроковій перспективі твердотільні батареї, швидше за все, знизять загальну вартість володіння за рахунок зменшення потреби в регулярному обслуговуванні або заміні батарей. Для користувачів електровелосипедів це означає менше поїздок до ремонтної майстерні та довшу роботу акумулятора.

5. Ефективність в екстремальних умовах

Однією з областей, де твердотільні батареї значно перевершують рідинні, є екстремальні умови навколишнього середовища. Твердотільні батареї можуть ефективно працювати при більш високих температурах без необхідності використання додаткових систем охолодження. Це робить їх ідеальними для використання в електровелосипедах, що працюють у жаркому кліматі або на пересіченій місцевості, де постійна продуктивність є важливою.

З іншого боку, рідинним батареям можуть знадобитися механізми охолодження, щоб запобігти перегріву в середовищі з високою температурою, додаючи складності та ваги велосипеду. Крім того, вони можуть страждати від погіршення продуктивності в дуже холодну або спекотну погоду, знижуючи ефективність і довговічність.

6. Технологічний прогрес і майбутні тенденції

В даний час рідинні батареї домінують на ринку завдяки налагодженим виробничим процесам і економічній ефективності. Однак твердотільні батареї швидко привертають увагу в міру прогресу досліджень і розробок. Компанії та дослідницькі інститути активно працюють над вдосконаленням масштабованості та технологій виробництва твердотільних батарей, щоб зробити їх більш комерційно життєздатними.

Оскільки твердотільні батареї рухаються до масового виробництва, виробники електровелосипедів матимуть можливість розробляти нові конструкції, які використовують переваги цих компактних, енергоємних і довговічних акумуляторів. Використання металевого літієвого анода в твердотільних батареях забезпечує ще більше накопичення енергії, а в поєднанні з прогресом у технології твердотільних батарей галузь електровелосипедів, ймовірно, побачить інноваційні моделі з покращеною ефективністю та продуктивністю.

Хто найкращийвиробник акумуляторів для електричних велосипедів

Незважаючи на те, що твердотільні батареї, ймовірно, стануть майбутньою тенденцією розвитку, через різні обмеження вони насправді не були комерціалізовані для заміни літієвих батарей у промисловості акумуляторів для електричних велосипедів.

бренд GEB належить General Electronics Technology Co., LTD. є професійним виробником літієвих акумуляторів для електричних велосипедів. Ми зосереджені на виробництві та розробці терполімерних батарей (NCM або NCA) і літій-залізо-фосфатних батарей (LFP), крім того, GEB використовує унікальний процес пластикової оболонки завдяки природній ізоляції та хімічній стійкості пластику, щоб забезпечити безпеку акумуляторного модуля має більшу гарантію, характеристики заряджання при низькій температурі також кращі. З моменту заснування заводу GEB у 2009 році ми зосереджуємося на дослідженні та розробці безпечних літієвих батарей високого класу, наполягаючи на тому, що технічний шлях літій-залізо-фосфатних батарей ніколи не змінювався. Ніколи не було нещасних випадків, спричинених нашими акумуляторами, і ми завоювали репутацію вітчизняних та іноземних клієнтів. Вибір GEB означає вибір безпечної літієвої батареї. Наша фабрика розташована в Шеньчжені, наразі з понад 180 співробітниками та річним обсягом продажів понад 30 мільйонів доларів США ми стали одним із найкращих виробників акумуляторів для електричних велосипедів у Китаї.
